Электронный модуль IoTDev-4.x предназначен для дистанционного управления четырьмя электроустройствами по сети Wi-Fi. Модуль создаёт свою отдельную сеть, к которой можно легко подключиться с любого устройства, оснащённого функцией подключения к беспроводным сетям (WIFI) — будь то смартфон, компьютер, планшет или любое другое устройство. Модуль IoTDev-4.x предназначен для встраивания в неметаллические боксы.
Управлять модулем позволяет встроенное веб-приложение, расположенное непосредственно внутри микроконтроллера самого модуля. Это приложение доступно через обычный браузер на любом устройстве, независимо от используемой операционной системы. Пользовательский интерфейс приложения продуман таким образом, чтобы обеспечить удобство и простоту взаимодействия благодаря своему интуитивно понятному графическому интерфейсу.

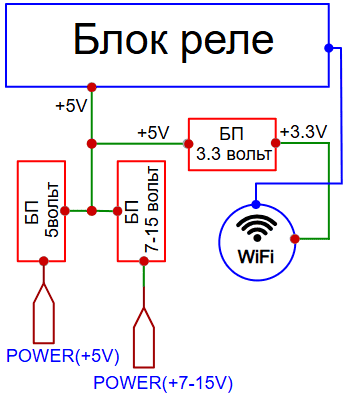

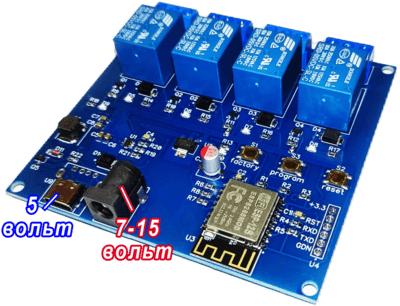

IoTDev-4.x питается безопасным напряжением от 5 до 15 вольт. Электрическая схема модуля состоит из нескольких логических блоков: 2-х входных блоков питания, 1 внутреннего блока питания, WiFi модуля, блока реле. Для универсальности электропитания на плате размещены 2 входных блока: разъем USB Type C для подключения 5 вольт и коаксиальный разъем DC Jack для подключения питания от 7 до 15 вольт. Внутренний блок питания на 3.3 вольта обеспечивает устойчивую работу WiFi модуля. Общее потребление не превышает 4 ватта.
WiFi связь обеспечивается модулем ESP-12 (ESP-07) построенном на базе микроконтроллера ESP8266EX компании Espressif Systems. Модуль широко используется среди разработчиков устройств интернета вещей (IoT), благодаря своей доступности, компактности и функциональности. Серия ESP поддерживает подключение к беспроводным сетям стандарта IEEE 802.11 b/g/n.
ESP модуль чувствителен к качеству питания и питается от стабилизированного блока 3.3 вольта с полимерным конденсатором на выходе для уменьшения просадки напряжения во время интенсивной работы WiFi. Потребление ESP-12 (ESP-07) в пиках достигает 300 мА. Нестабильное напряжение питания может вызвать нежелательную перезагрузку WiFi модуля.
Реле имеют распространенный тип контактных групп, применяемых в промышленности и быту: контактная группа с переключающим контактом. Один общий вывод, два других вывода — нормально замкнутый и нормально разомкнутый. Это универсальный тип контактов используется там, где необходима возможность переключения между двумя состояниями цепи: одно состояние действует при выключенном реле, другое — при включённом. Либо используется только один, чаще всего - замыкающий контакт. Группа реле запитывается безопасным напряжением - 5 вольт, а вся управляющая мощность сосредоточена только на контактах реле.
SSID – IoTDevice-x.x
Номер канала - 1
IP сети - 192.168.5.5
Пароль - 12345678
По умолчанию пароль устанавливается только на вход в сеть, но в настройках данных сети можно дополнительно включить вход с паролем на страницы веб-приложения. После ввода пароля и входа на веб-страницы, повторный запрос пароля происходит по истечению каждых 2 минут.

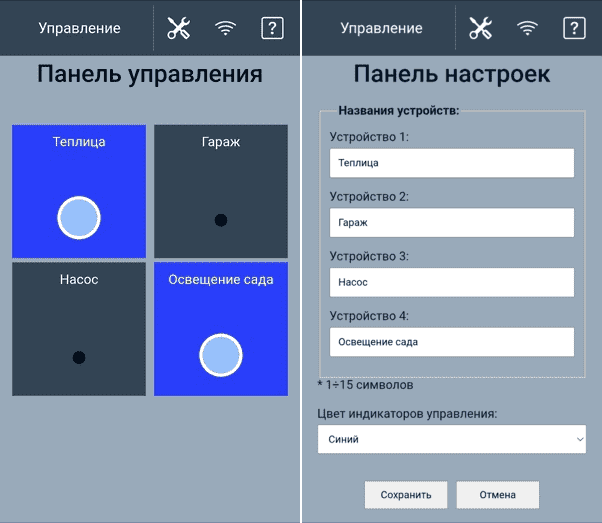

Веб-приложение позволяет управлять устройствами посредством связи с модулем по WiFi. Панель управления содержит 4 кнопки, клики по которым включают или отключают соответствующие устройства на расстоянии. Названия ваших устройств и цвет включенных индикаторов задаются на странице настроек интерфейса. Измененные настройки применяются без перезагрузки модуля.
Страница изменения данных WiFi и краткого описания

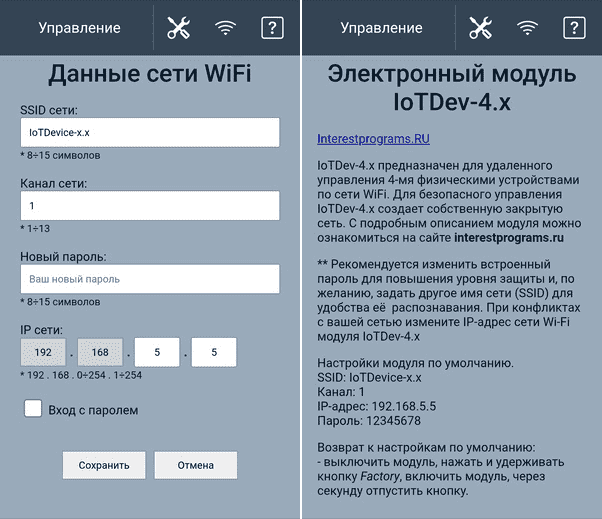

На странице Данные сети WiFi задаются основные настройки сети. ▣ SSID - название сети, задается по правилам именования сетей WiFi.
▣ Канал сети - от 1 до 13, изменение канала сети может увеличить или уменьшить дальность приема-передачи.
▣ IP-адрес сети - при конфликте с вашей сетью (если совпадает) необходимо изменить IP сети модуля.
▣ Вход с паролем - если поставить галочку, то при открытии приложения будет запрашиваться пароль (он такой же, как и у сети модуля).
Сеть IoTDev-4.x закрытая и войти в нее можно только с паролем (по умолчанию 12345678). Для нового пароля можно использовать любые символы. Если вы забыли пароль, тогда посредством кнопки Factory (находится на плате модуля) можно сбросить настройки к начальным. Все изменения данных WiFi сети сопровождаются перезагрузкой WiFi модуля.
Внимание. Реле рассчитано на определённые пределы тока и напряжения. Превышение указанных величин ведёт к перегреву контактов и обмотки реле, повышению риска возникновения короткого замыкания, пожара или поражения электрическим током.
Работа реле вне допустимых пределов ускоряет износ контактных групп, увеличивает вероятность образования искрения, ухудшения изоляции проводов и деталей. Это снижает срок службы реле и всей системы управления, повышает частоту отказов оборудования.
Программа, загруженная в микроконтроллер ESP8266, обеспечивает четкую работу модуля. Для возможных потребностей пины ESP-12, предназначенные для прошивки выведены на кольцевые контакты. Для перевода ESP-12 в режим программирования и обратно на плате имеются кнопки Reset и Program, подключенные соответственно к пинам RST и GPIO0. Продвинутые пользователи могут обновлять прошивку или загружать собственную. Загружать готовую прошивку можно утилитой Flash Download Tools посредством любого удобного USB-TTL адаптера. Для самостоятельного создания программ-прошивок для ESP-12 в широком доступе имеются инструменты: Arduino IDE, PlatformIO, ESPTOOL.py, MicroPython, ESP-IDF (Espressif IDF).
Прошивка — это специальная программа, загружаемая в память микроконтроллера, которая управляет его работой и обеспечивает его определенными функциями и поведением.
Ниже архивные файлы различных версий прошивок, версия — это дата ее выпуска. Все версии прошивок iotdev-4x-дата совместимы с любыми модулями модели IoTDev-4.x.
IoTDev-4.x питается безопасным напряжением от 5 до 15 вольт. Электрическая схема модуля состоит из нескольких логических блоков: 2-х входных блоков питания, 1 внутреннего блока питания, WiFi модуля, блока реле. Для универсальности электропитания на плате размещены 2 входных блока: разъем USB Type C для подключения 5 вольт и коаксиальный разъем DC Jack для подключения питания от 7 до 15 вольт. Внутренний блок питания на 3.3 вольта обеспечивает устойчивую работу WiFi модуля. Общее потребление не превышает 4 ватта.
